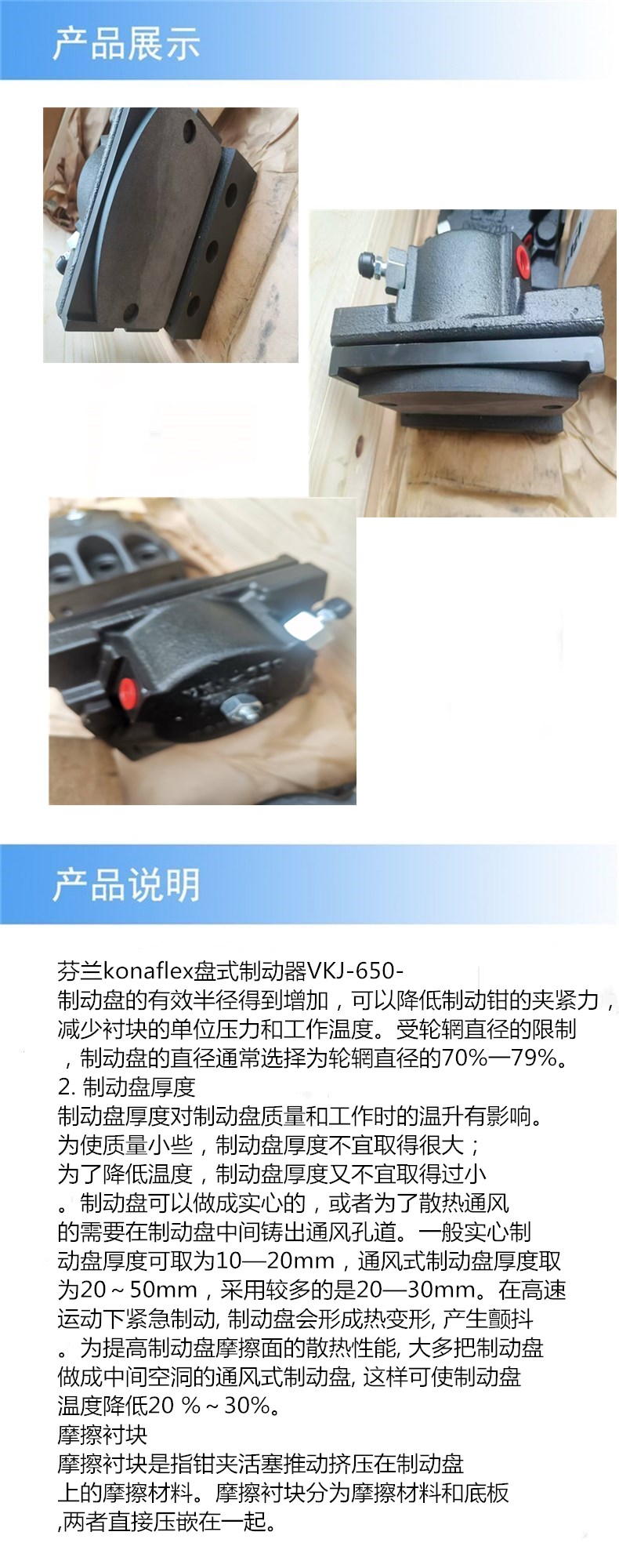

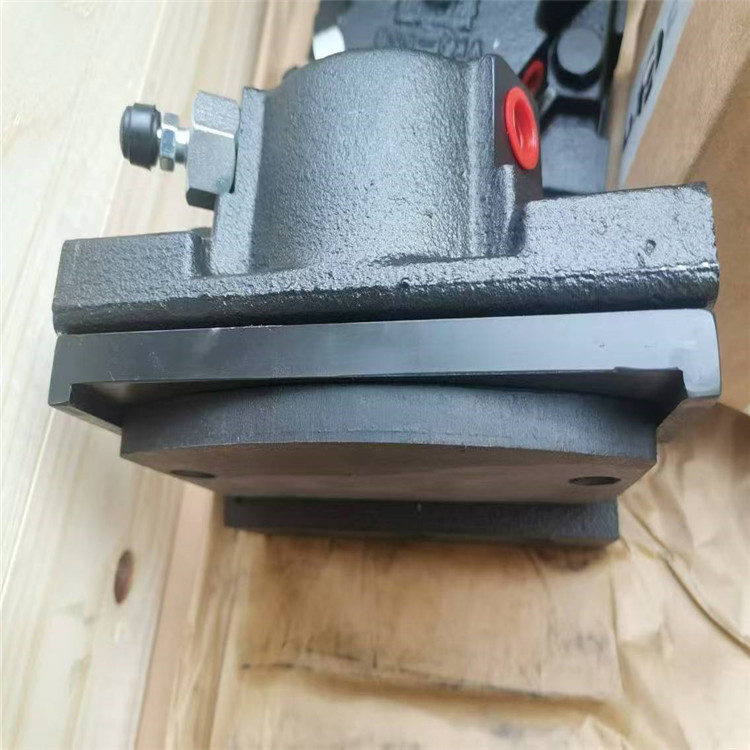

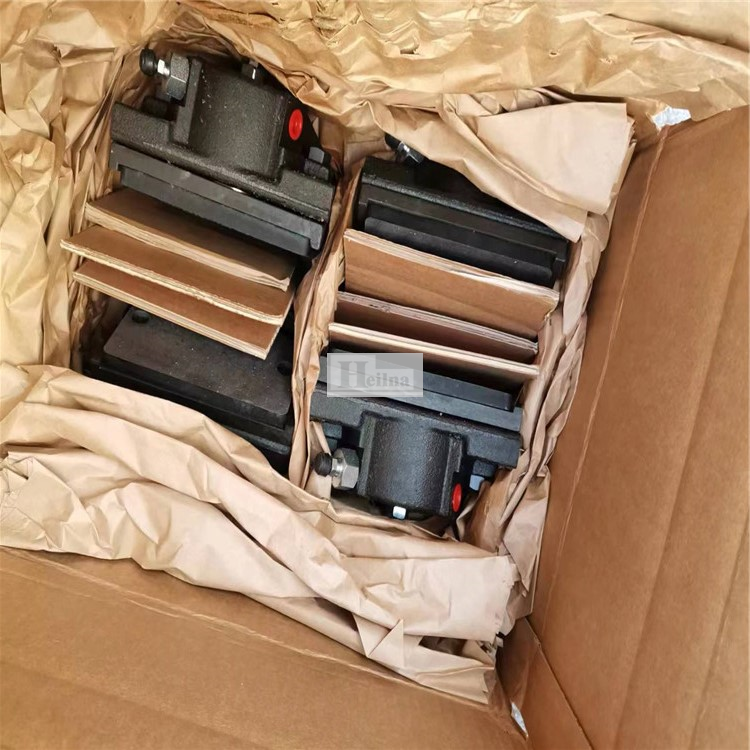

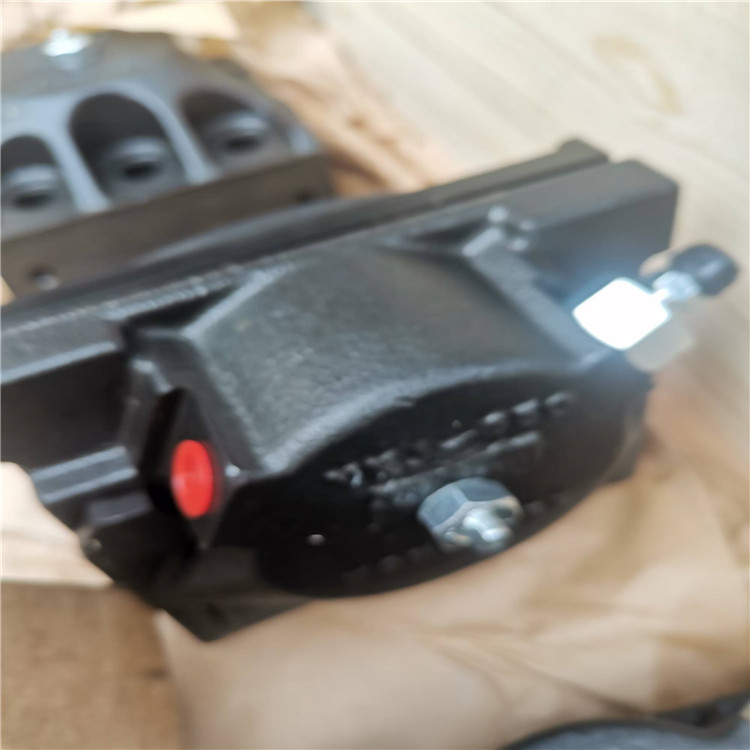

芬兰KONAFLEX制动器VKJ-650有两种型号：

标准型和侧装型，并提供几种不同的摩擦垫选项。

摩擦垫具有较大的摩擦表面：2 x 110 cm²

VKJ-650 例如造纸机

制动力大为 28,000 N / 100 bar

盘式制动器，可直接使用液压

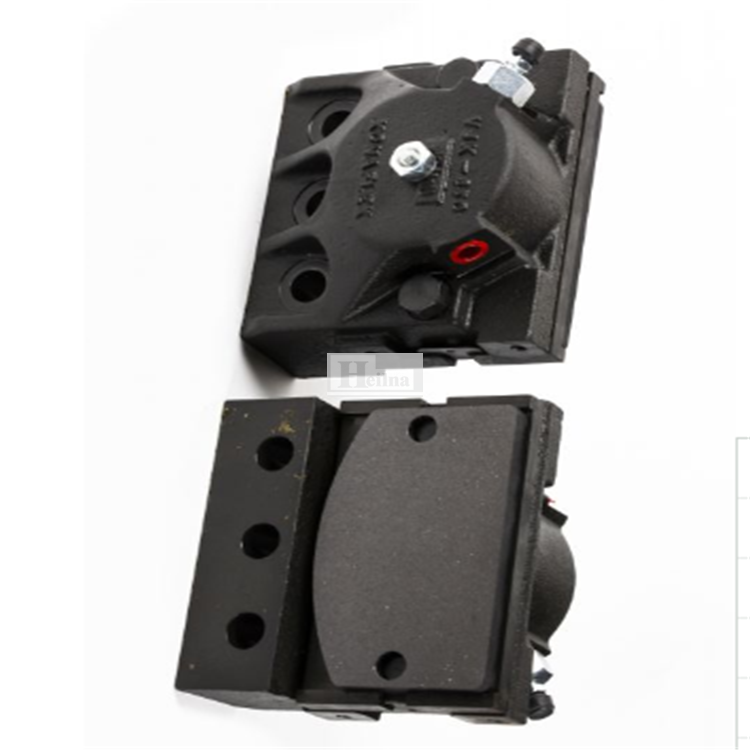

制动器中使用液压，该制动器由两个相同的制动半部组成，与所实现的制动扭矩直接相关。

该制动器可与不同强度的制动盘一起使用。标准情况下，制动器应安装在厚度至少为 12 毫米的制动盘上，经过表面处理，适合在正常工业环境中使用。也可提供侧装型号，在这种情况下，另一半制动器被侧装框架取代两个半制动器都有压力连接。无石棉摩擦块具有圆柱形导销，可防止侧向力影响活塞。随着活塞冲程长度的增加，无石棉摩擦垫的磨损会自动得到补偿。由于活塞内部安装有复位弹簧，

制动器也可以水平安装。弹簧强度的选择应使其在完全打开时允许较小的管道压力（< 2 bar）。VKJ-650 制动器的大允许工作压力为 100 bar。每个制动器在交付给客户之前均经过 150 bar 的压力测试。

KONAFLEX制动器

KONAFLEX刹车片

KONAFLEX盘式制动器

KONAFLEX液压制动器

KONAFLEX密封

芬兰KONAFLEX制动器VKJ-650应用：

复卷机作为造纸行业的后一道工序，是造纸机械中运行速度快的机械设备，它的车速可以达到1500~1800m/min甚至车速可以高达到3000m/min以上，复卷机在造纸行业起着不可忽略的重要作用，从抄纸机下来的纸卷必须经过复卷机的复卷才能得到我们所需要的成品纸卷，而成品纸卷的质量的好坏不但是有造纸机决定的，复卷机的作用也是特别重要。

复卷机的工作原理是:把从抄纸机上生产下来的大幅纸卷安装在复卷机的退纸架上，为了使纸幅保持一定的张力，必须在退纸架上安装制动装置，退纸架上安装有制动电机，如果在复卷过程出项断纸，制动装置也可以快速制动而减少纸张损失。纸幅通过引纸辊、导纸辊和复卷机纵切机构切成我们所需要的宽度，然后根据所需要的紧度和成品纸卷的直径大小而复卷成纸卷。复卷机的主要结构参数就是它能复卷的纸卷的宽度、复卷机能达到的高车速、成品纸卷的质量、退纸辊的和卷纸的大直径、切纸的方法。

复卷机的型式较多，根据需要在复卷机中还可以配备其他装置，成为联合机台。复卷机基本上可以分为下列五种:上引纸复卷机、下引纸复卷机、单辊复卷机、专用复卷机和薄纸复卷机。由于本课题研究对象主要针对下引纸复卷机。
