公司简介：

德国LIPOWSKY总线模拟设备Baby-LIN-3-Single，LIPOWSKY 工业电子公司的 Baby-LIN 系列 LIN 和 CAN 总线模拟器是测试和生产领域控制车辆组件 (ECU) 的成熟解决方案。无论是否需要耐久性测试、气候测试或 EOL (EndOfLine) 应用，借助可自由配置的 Baby-LIN 系统、传感器、执行器、环境光模块、中控台、门板、方向盘等，都可以可靠地进行测试连接到您的自动化和测量设备。

德国LIPOWSKY总线模拟设备Baby-LIN-3-Single产品类别：

德国LIPOWSKYLIN 和 CAN 模拟器

德国LIPOWSKY总线模拟设备

德国LIPOWSKY总线测试工具

德国LIPOWSKY总线控制器

德国LIPOWSKYLIN总线仿真

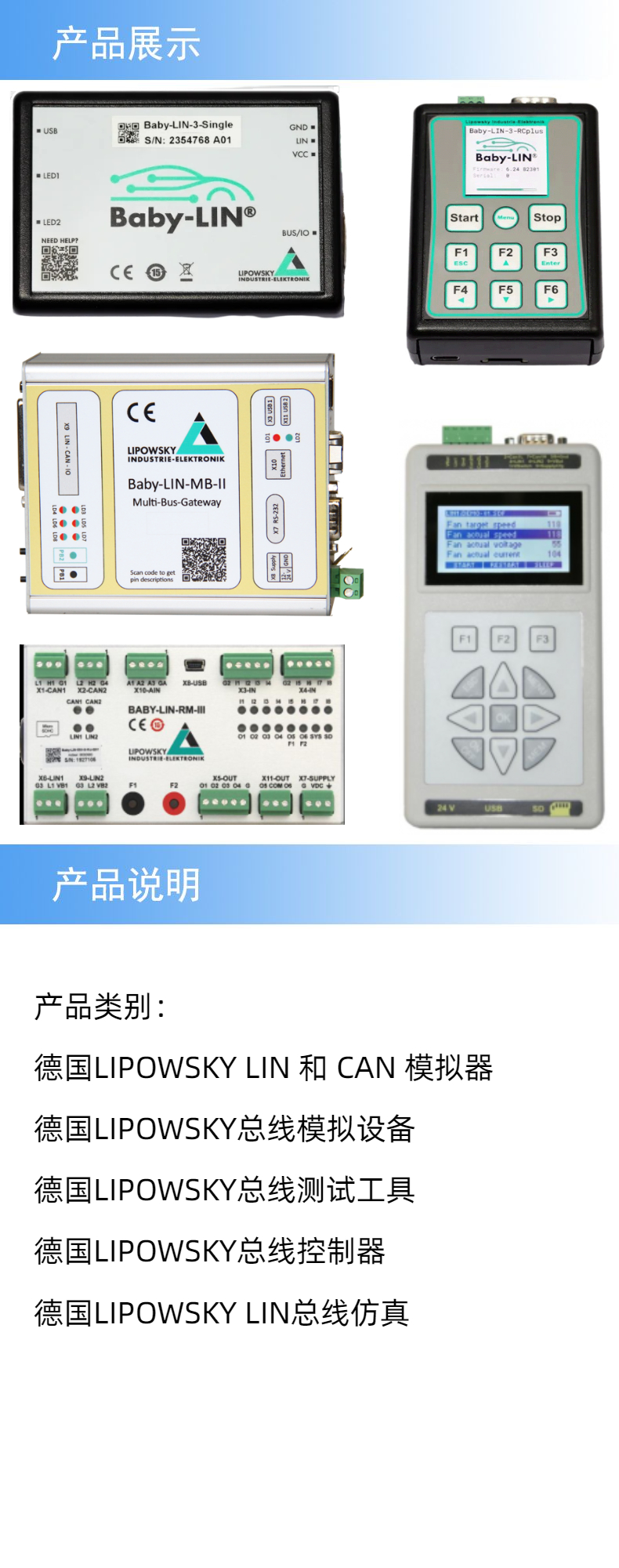

主要型号：

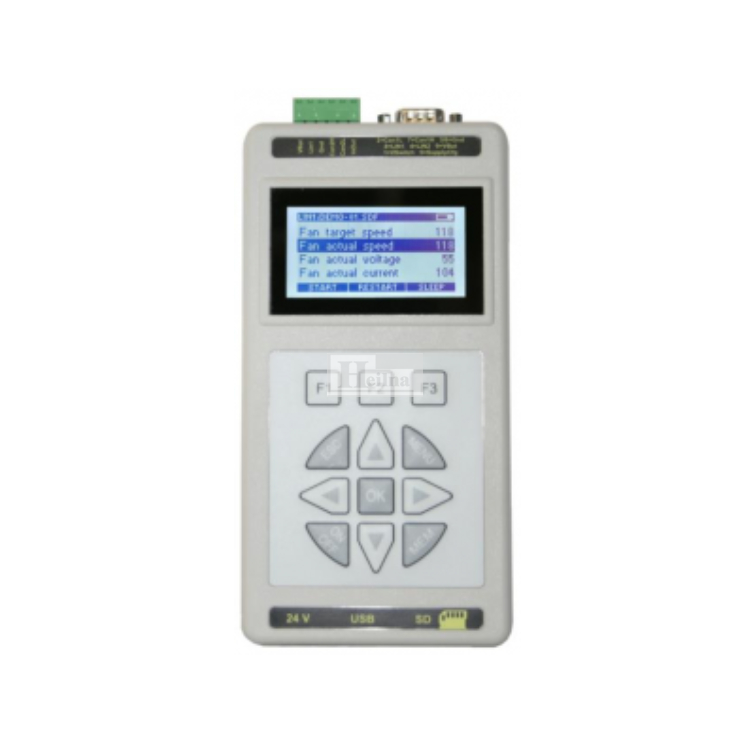

Baby-LIN-3-Single、Baby-LIN-3-RCplus、Baby-LIN-II、Baby-LIN-RC-II

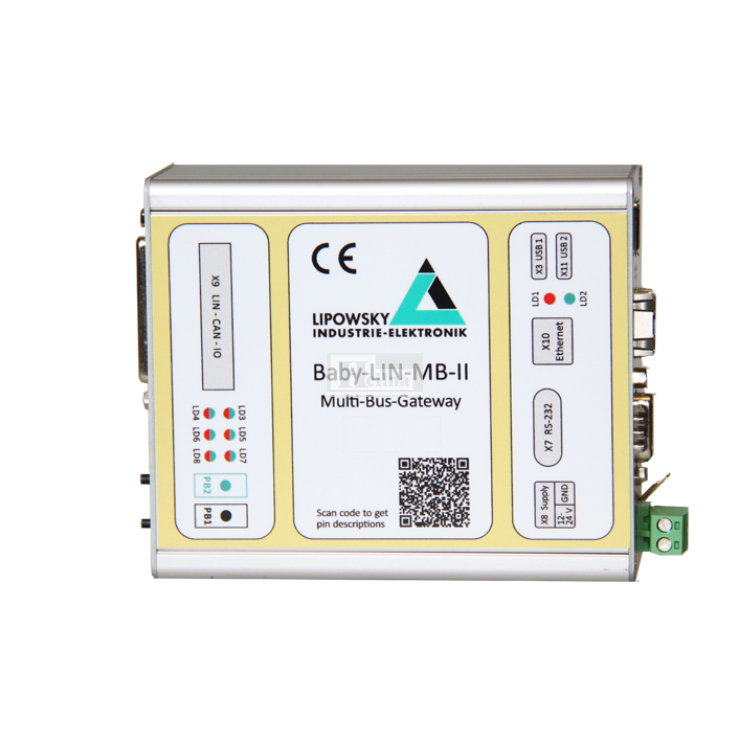

Baby-LIN-RM-III、Baby-LIN-MB-II、HARP-5

产品介绍：

Baby-LIN-3-Single 是我们紧凑的系统，用于通过 USB 控制 LIN-BUS。PC 可以用作 LIN 监视器、LIN 主站或 LIN 从站。 该设备也支持独立使用，无需电脑。因此测试顺序可以定义为宏并且自动启动连接LIN总线。此外，隔离的LIN接口避免环境噪音的影响。装置

•电源：8-26 VDC

•通过3针连接器（MC 1,5/3-ST-3,81）或SUB D9公连接器供电

•通信接口和USB插头的电流隔离

一边

•CPU:ARM Cortex-M7，480 MHz

•内存：1 MB RAM

接口：USB设备

•USB 2.0高速（480Mbit/s）接口

•通过USB-C插头连接

接口：LIN

•提供1个LIN总线接口

•1个红色/绿色LED（LED1），用于显示LIN总线的状态和供电电压

•通过3针连接器（MCVR 1,5/3-ST-3,81）连接LIN总线，或

SUB-D9连接器

•LIN总线电源电压：8-26 VDC

•LIN总线波特率：高达115200波特（支持LIN规范之外的协议）

•支持的LIN版本：V1.2、V1.3，。。。V2.2

•支持的LIN相关协议：冷却和SAE J2602

•LIN总线的信号电缆长度：30米

案例

•防护等级：IP20

•工作温度：-20°-+80°C

•重量：90克

•外壳尺寸[mm]：92 x 66 x 28（长x宽x高），不包括外部连接器。

优势特点：

Ø  拓展PC和树莓派的LIN接口

Ø  PC端多种总线仿真方式（LINWorks或用户应用程序）

Ø  无需PC，独立模式下运行（例如用于耐久性测试）

Ø  实时读取和写入帧数据

Ø  监控正在运行的LIN总线，以查看或记录LIN帧

Ø  数据记录功能高达 100% 的总线工作负载

Ø  支持 LIN 总线版本 1.2、1.3、2.0、2.1 和 2.2

Ø  电气隔离LIN总线接口

Ø  可以模拟LIN主节点和LIN从节点

Ø  DTL（诊断传输层）支持

Ø  LIN总线可通过DLL从自己的程序进行控制

德国LIPOWSKY总线模拟设备Baby-LIN-3-Single主要应用：

车辆电机测试   |   包括汽车天窗电机、空调电机、方向盘功能测试等

车辆氛围灯测试   |   利用自动分配地址功能实现不同RGB点亮颜色及亮度测试

车灯寿命测试   |  自动化的测试系统可长时间工作，智能应对各种发生事件

车门车窗马达、雨刮器等测试   |   可以配置各种触发事件和动作

车辆换挡器检测   |  搭配PLC运作，有效、显著提高检测效率

汽车开关检测 | 如换挡开关、收音机开关、巡航控制开关等
