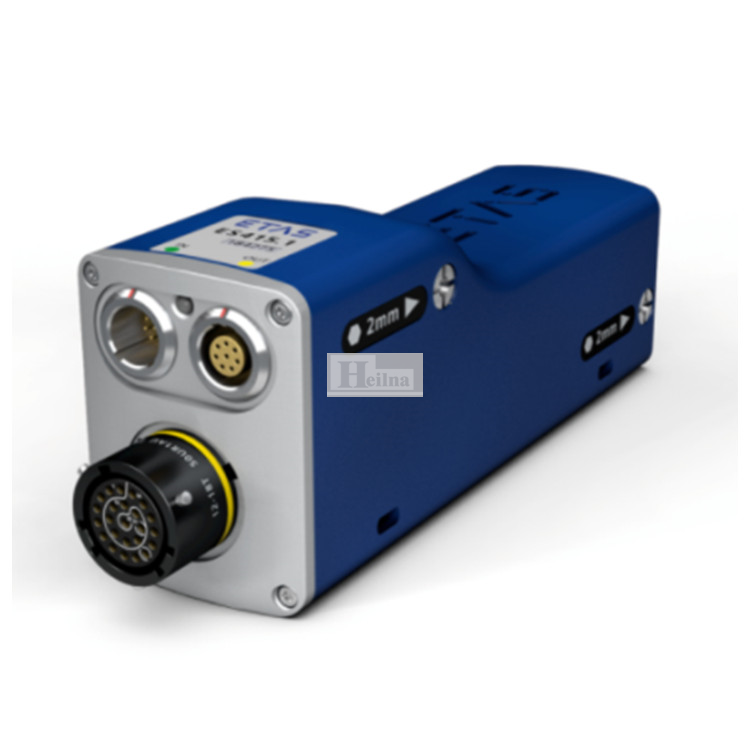

德国ETAS测量模块ES415产品介绍

德国ETAS测量模块ES415产品包含用于高分辨率测量模拟信号的模拟-数字转换器带有可调节的短路保护传感器电源的4个电气隔离的测量通道可用于测量。德国ETAS测量模块ES415产品可在各个测量通道以100 kHz的速率进行数据采样。ETAS测量模块ES415通过标准接口连接各种传感器和测量传感器。

德国ETAS测量模块ES415技术参数

德国ETAS测量模块ES415体积和重量

尺寸 (高x宽x长) 52 x 40 x 142 mm / 2.0 x 1.6 x 5.6 in (总计)

39 x 40 x 63 mm / 1.5 x 1.6 x 2.5 in (锥形体后部)

重量   350 g / 0.77 lb

德国ETAS测量模块ES415适用环境

温度范围   -40 °C to +120 °C (-40 °F to +248 °F) (工作环境)-40 °C to +125 °C (-40 °F to +257 °F) (保管环境)

保护等级   IP67

海拔   可适用于5,000 m /16,400英尺的海拔

通过测试   机械振动, 颤动, 跌落, 温度骤变,潮湿环境,盐雾腐蚀,飞石撞击 根据 DIN EN 60068 r. ISO 16750

德国ETAS测量模块ES415供电模块

工作电压   5 V to 50 V DC (-40 °C to +85 °C / -40 °F to +185 °F),6 V to 50 V DC (+85 °C to +120 °C / +185 °F to +248 °F)

能耗 (12 V)   2 W 典型 (运行)6 W  (在感应器电源的值下运行)25 mW  (待机)

逆向电压保护; 抛负载保护 Via cabl CBEP410 / ES415 / 420 / 425 / 430 / 450

主机接口

连接及协议 100 Base-T, Full-Duplex required, XCP-on-UDP/IP

IP 地址    192.168.40.44 (默认), 可通过INCA或400配置与集成工具进行XCP应用程序配置

输入通道数 4, 每通道带传感器供电入测量范围 (MR)   ± 100 mV, ± 1 V, ± 10 V, ± 60 V

采样速率   0.5 Sampl/s 至 100 kSampl/s, 每通道可配置

抗混滤波器( (硬件)   4阶的巴特沃兹低通滤波器， 50 kHz 转角频率

数字滤波器 (软件) 低通2阶CIC (移动平均数)

过电压保护 ±100 V (输入至外部过电压)

缘电压 [1] 100 V DC (输入至输入或输入至电源电压接地或外壳)

输入阻抗   > 2 MΩ II < 400 pF (± 10 V, ± 60 V)> 10 MΩ II < 300 pF ( ± 1 V, ± 100 mV)

误差

分辨率 3,6 μV (: ± 100 mV)

37,2 μV (: ± 1 V)

366 μV (: ± 10 V)

2,16 mV (: ± 60 V)

测量误差   ± (100 μV + Uin * 0,1) (. ± 100 mV)

± (500 μV + Uin * 0,05) (: ± 1 V)

± (3 mV + Uin * 0,05) (: ± 10 V)

± (16 mV + Uin * 0,2) (: ± 60 V)

温度漂移 (-40 °C bis 85 °C)   8 μV/K (: ± 100 mV)

8 μV/K (: ± 1 V)

36 μV/K (: ± 10 V)

3,6 mV/K (: ± 60 V)

温度漂移 (85 °C bis 120 °C)   150 μV/K (: ± 100 mV)

150 μV/K (: ± 1 V)

360 μV/K (: ± 10 V)

3,6 mV/K (: ± 60 V)

传感器供电输出

输出电压   0 V, 5 V 至15 V DC，每个通道可单独配置

输出电压误差  ± 10 mV

输出电流   每通道30 mA

诊断   软件中LED过载警告

ETAS软件支持

由下列软件支持：INCA V7.0及更高版本，用于XCP应用程序 V1.4.0 及更高版本的400配置与集成工具，AET-RP V6.1.3 及更高，INTECRIO集成平台V4.2及更高， INTECRIO-RLINK V1.0及更高，HSP更新工具V10.0.0及更高。

系统要求

带有Dual-CoreI5或相似的处理器的计算机，2.5Ghz，内置千兆网络控制器
