公司简介:

法国Elveflow微流控 公司介绍

法国Elveflow自2012年以来一直致力于制造优质的微流体处理仪器，至今为止，我们已经科研和工业用户提供多达2，000套系统。我们的产品是围绕畅销的OB1流量控制器构建，包括液体处理的全套部件。我们的仪器可以同时使用我们的软件和软件开发包进行控制，实现您的系统自动化。我们仪器具有模块化的，可升级的特点，提供标准和OEM的版本。产品包括微流控用的单通道压力泵，多通道压力真空控制器，旋转分配阀，流量开关，阀门及阀门控制器，流量传感器，压力传感器，传感器读取器，气泡探测器，储液管及微流体的成套应用系统。

二、Elveflow 产品

1、多通道压力真空控制器 & 单通道压力泵

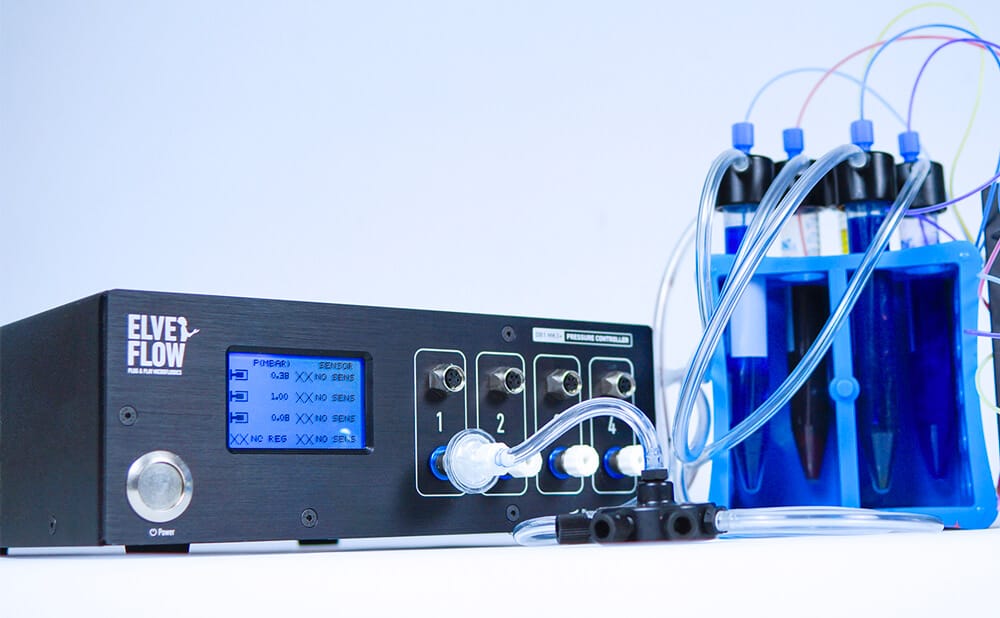

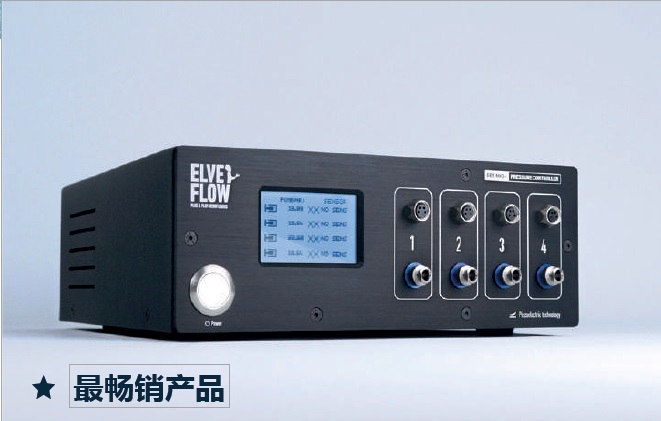

OB1 MK3+ 是一款高性能的微流体压力和流量控制器。作为是Elveflow畅销的产品，通过压力和真空的调节来控制微流体的速度。OB1允许单独控制多达4个通道的输出压力，从-900 mbar到8 bar，用于各种先进的微流控应用。由于采用先进的压电技术，OB1比其他微流控流量控制器的稳定性高10倍，速度快10倍。是市场上具有迅速响应速度和准确性的压力和真空泵

标准的多通道压力和真空控制器有4个通道，每个通道有5个可选的压力范围，具有模块化可升级带软件的特点，可以根据客户的实际需求进行定制更多的通道和应用场景。多功能强大的OB1 MK3 +压力控制系统可为各种实验提供匹配的流量和压力控制。无论您是需要压力还是真空，低流速还是高流速，短期实验还是长期实验，OB1 MK3 +都是您进行微流体研究的理想之选。

OB1 MK3+多通道压力真空控制器的应用领域包括：数字微流体，流动化学 & 聚合物合成， 细胞培养，细胞灌注, 顺序注射，液滴测序，器官芯片，增加石油采收，芯片实验室。

工作原理演示：

2、多通道阀门

(1)MUX distrib 12通双向选择阀

MUX distrib 是用于快速液体切换而设计的旋转阀，一个双向13口/12通的旋转阀，作为选择器可以将一个液体样品顺序注入到12条不同的管线中，或将12个液体样品顺序注入到一条管线中，无交叉污染。微流体双向旋转选择阀，可用于处理多个样品和实验自动化。应用包括芯片上的细胞培养，培养基改变引起的细胞响应，药物筛选，毒性测试，传感器测试 & 校准，流动化学中的溶剂切换等。

(2)MUX RECIRCULATION 6-口/2-位循环阀

MUX recirculation单向注入循环阀是一个6-口/2-位的微流控阀，允许在两种位置之间进行切换。可用于稳定的单向流体循环和样品注入。可实现准确的液体注射和长时间的循环运行。MUX recirculation微流体循环阀用于准确的样品注射和流体再循环，当与OB1 MK3+压力流量控制器配合使用时，MUX再循环阀(6口/2位置)允许：在闭合回路中进行流体在循环，将少量样品注入缓冲液中。应用包括芯片上的细胞培养，药物筛选，毒性测试，干细胞检测，器官芯片，与微流体结合的SPR or TIR 成像，散热实验等。

(3)MUX 微流体流量开关阵列

MUX SERIES 流量开关用于微流体流量的自动控制，可单独控制16个阀门，占用空间小。

分为MUX CROSS CHIP,MUX FLOW SWITCH,MUX QUICH WALVE，应用包括瞬时停流、少量样品进样和样品预混合，细胞生物和流体化学中药物、试剂 & 细胞培养基的启停，PDMS 微阀 & 微泵和细胞捕获装置控制等。

(4)MUX WIRE 微流体阀门及阀门控制器

Mux wire 是在微流控装置中使用的阀门，阀门控制器可同时控制1到8个阀门，易于整合。有2通道或3-通道的低压阀门和高压阀门，也可以根据客户的需要定制多流路的阀门，例如4进1出的阀门等。

阀门控制器可用于轻松控制微流体阀门，用于快速液体切换，液体取样，停止和继续流动

以及复杂的顺序注入，包括冲洗、润洗和几种液体的按顺序注入等。

3、微流控的流量和压力传感器

(1)微流体流量传感器

MFS热式流量传感器是高精度液体流量传感器，用于低流量监测。热式流量传感器配有M8 4针型电气接口，可通过Elveflow 软件直接控制。MFS流量传感器具有宽的流量范围读数，流量范围为0.07至5000µL/min，相应时间为40ms，分辨率为1.5pL/s，高化学兼容性。流量传感器与传感器读取器或流量控制器配合使用，实现直接流速控制，双向(正向和反向)的流速测量。

BFS 科式流量传感器一种适用于微流体的科式流量传感器，流量范围为 从 1.6 μL/min 到 500 mL/min，响应时间: 35 ms， 质量流量准确度: 测量值的2 % (或按要求至0.2%)。BFS特点是准确、具有宽的流量范围，从微升到毫升流量，能兼容液体和气体，无需校准直接适用。能与AF1系列微流体压力泵，OB1MK3+真空压力控制器，传感器读取器联用，实现流量监测和控制。应用领域包括复合半导体加工，太阳能电池和FDP技术，食品和制药行业，医用微量化学或分析装置，校准实验室等。

(2)微流体压力传感器

MPS小体积压力传感器适用于液体和气体，兼容3/32"内径管线或者适配1/16"外径管线的10-32接头。监测微流体装置中的低流速压力。适用于微流体装置的任一位置，用于测量和控制压力，是表压传感器，测量相对于大气压的压力。准确性为 0.2 % FS，5种量程范围 从 70 mbar 到 7,000 mbar，内部容积为 7 μL，稳定时间为20 ms。

MFP鲁尔接口压力传感器适用于气体或液体，采用标准的鲁尔接口。该传感器用于测量流过传感器的流体介质的压力。具有高化学兼容性，压力范围 0 - 16 bar ，MAX耐压 25 bar，无死体积，流量可至 100 mL/min。广泛的介质兼容性(接触材料：FFKM)，FDA认证，适用于食品工业。可以将我们的压力传感器接入微流控装置的所需位置，通过计算机记录压力并使用我们的压力泵相应地调节压力或者流量。

(3)气泡探测器

MBD微流体气泡探测器用于检测透明管道内是否存在流体，并向另一台仪器发出信号以采取相应措施：例如停止、等待一段时间、允许足够的流量充满管路或重置传感器。MBD 微流体气泡探测器用于气泡监测和液体界面检测，与相机相比，成本低，非侵入式技术，防止气泡破裂损伤细胞，应用领域包括气泡检测，液位传感，血液处理设备，与患者相连的医疗设备，基于空气检测的双向再循环。

三、ESI – ELVEFLOW智能软件界面

Elveflow Smart Interface(ESI)智能软件界面适用于全部仪器的控制软件，只要点击几下即可直观地控制我们的微流控仪器。由于使用了调度程序，它被设计用于基本控制和复杂任务。ESI微流体软件使许多应用变得简单，例如: 连续流体的产生，体积计量，动态流动监控，光学微流体控制等。

四、Elveflow 应用系统

Elveflow应用程序包是一体式解决方案，里面包括成功运行微流控实验所需的全部设备。多种配置可确保您获得适合您需求的微流控系统。

微流体液滴生成的应用包，是开箱即用的用于液滴生成的流量控制和芯片系统，包括制备液滴和乳液所需的全套部件。该应用包可以实现脂质体纳米颗粒的快速合成，以30ml/min速度连续生产脂质体和脂质体纳米粒子。尤其适用于长期实验，可以生成直径为30至250 nm的高度单分散纳米颗粒。也可以直接扩大生产，生产的脂质体和脂质体纳米粒子溶液从几毫升到一升!可用于脂质体纳米粒(LNP)、固体脂质纳米粒(SLN)和纳米脂质体的合成等。

海藻酸钠微球制备应用包用于单分散水凝胶微球制备，包含一个泵输送海藻酸钠水溶液，另一个泵连续输送油相通过液滴生成芯片，从而在油中生成海藻酸钠液滴。液滴大小由芯片通道大小和两相流量比决定，能够简单方便的生成微米级的微球，具有可重复性和高单分散性，生产单分散水凝胶珠(PDI<5%)，该应用包不只用于海藻酸钠凝胶微球的制备，也适合多种应用，例如药物输送、伤口治疗、细胞和组织培养等。>

细胞生物学应用包是用于细胞实验的液体处理，可实现多种培养基的灌注，可以在几种溶液之间进行稳定的培养基灌注和更换，在大流量范围内控制剪切应力，实现了细胞培养微流控流程的自动化，尤其适合更改不同细胞培养基的细胞实验。该细胞培养灌注系统用于芯片实验室、流动细胞和灌注室的细胞培养，用以创建细胞培养过程中的连续流动并检测流量。

器官芯片应用包，是器官芯片实验的全微流控系统，用于在芯片上进行器官实验的微流体流量控制和芯片解决方案，可在自动化的条件进行长达几天的实验。能够很好的模拟器官的生理条件，可以稳定、无脉冲地控制介质的流速和流向，在一个或多个并行芯片中控制流体参数，供研究人员重现细胞和组织在体内环境下多种特征，可以在芯片上进行肺，肾，肠等器官研究。

微流控循环应用包用于微流控实验中液体的自动化重复使用和单向循环。可以实现无脉冲稳定的流动、可重复、准确的流量控制。它可以实现在限定的介质体积下进行长达一周实验的自动化。液体顺序应用包用于在控制流速下进行多达10种流体的快速转换，用于需要在多个溶液之间快速交换，同时保持准确流速的系统。尤其适合复杂的有机化学反应、有机合成、生物传感器、生化传感器或电化学传感器、测试台、流动化学、Seq- Fish实验、分析化学装置、药物和毒性测试、微球合成、有机催化实验、以及用于抗生素耐药性测试的仪器等。
