FIBRO LAEPPLE

一.FIBRO LAEPPLETECHNOLOGY GmbH (FLT) 是自动化方面解决方案的国际供应商。每当客户想要移动或运输某物时，FLT 都会找到合适的解决方案。模块化产品套件提供单独的模块、夹具和托架以及线性轴和龙门机器人。通过互连和集成控制单元，FLT 将组件连接起来形成完整的系统。作为 LÄPPLE AG 的 子公司，FLT 在其位于哈斯默斯海姆的总部以及美国、加拿大和中国的分支机构共有 270 名员工。

FIBRO LAEPPLE的目标是在早期确定客户的需求，并在解决方案中实现客户的需求。其基础是FIBRO LAEPPLE进取的员工的广泛专业知识，以及几十年来在为我FIBRO LAEPPLE的姊妹公司构建FIBRO LAEPPLE自己的系统时建立和不断发展的流程理解。

二.主要产品：

FIBRO LAEPPLE链式系统，FIBRO LAEPPLE模块化轴，FIBRO LAEPPLE门户构建套件，FIBRO LAEPPLE加工单元，FIBRO LAEPPLE机械部件，FIBRO LAEPPLE旋转单元，FIBRO LAEPPLE(FLT)轴

FLT链式系统，FLT模块化轴，FLT门户构建套件，FLT加工单元，FLT机械部件

三.产品介绍

3.1 .FIBRO LAEPPLE链式系统

不同要求关联植物的组合

通过系统的互连，FLT 将工件的不同工艺和生产步骤相互连接起来。这可以提高质量、灵活调整产能和扩大自动化程度。

在将生产技术方面的各个工艺步骤聚集起来时，FLT 利用其产品、解决方案和工艺能力，通过将单个模块和系统组件组合到一个整体系统中，以好的方式配置各个应用的个性化要求。

客户受益于公司广泛的服务，这意味着可以提供单独的组件以及交钥匙系统。

从两个门户一起工作

有或没有控制

包括外围技术

可以作为单个链接或作为一个完整的系统

内部处理完整的产品开发过程：项目管理、构建和模拟、控制技术和调试

可作为完整包装的交付范围，包括 CE 标志、技术和法律保障

3.2FIBRO LAEPPLE模块化轴和FIBRO LAEPPLE门户构建套件

一瞥FIBRO LAEPPLE的模块化AXIS门脉KIT

FLT 的模块化轴和门户系统代表了多种工业应用，并促进了标准化和精确性。

模块化轴和门式系统的优点：精确、动态、模块化、可扩展、易于维护、灵活、客户特定、可调节、紧凑

由于组件的模块化，它们可以轻松用作单轴系统或组合形成多轴系统。系统的基本单元是带有可移动托架的线性轴，附加轴、夹具或旋转单元连接到这些托架上。这根据所需的设计提供了可能的特点。

例如，根据要求，可以为特别重的负载、长途旅行路线或小工作空间找到解决方案。

因此，模块化 FLT 轴和龙门套件为机器的装载和卸载、部件传输以及生产和物流中的设备、工具或加工系统的运输提供了基础。

不同尺寸可承重达 3,000 公斤

取决于类型和负载

水平行程过 100 m，垂直行程达 3 m

速度和加速度：

水平可达 4.5 m/s - 6 m/s² 和

垂直可达 2 m / s - 4 m / s²

有或没有控制

解决方案或内联集成

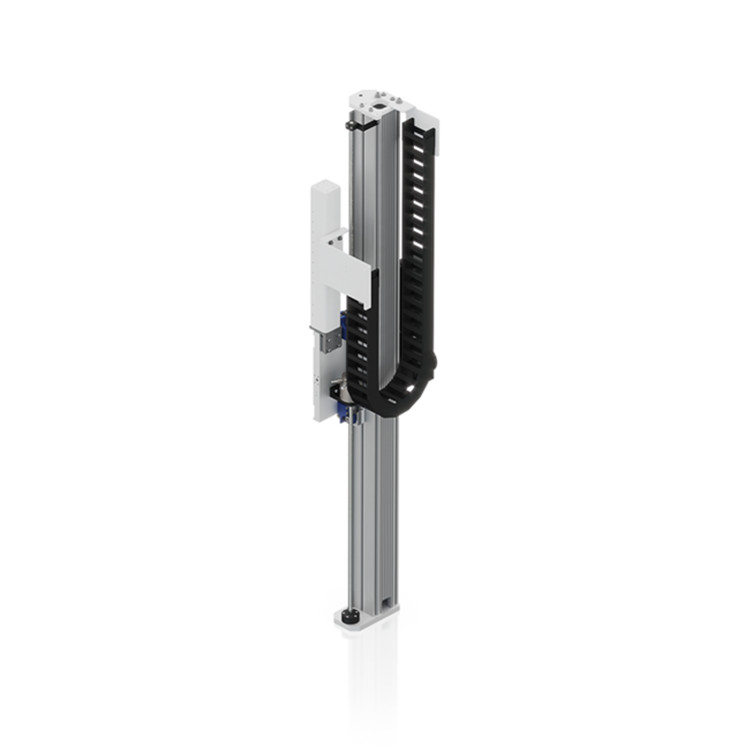

3.2.1LVA

FIBRO LAEPPLE垂直轴

垂直轴 LVA 用作工件的固定提升装置或用作附加轴，以增加装配和生产的灵活特点。它的行程可达约 3 m，并且由于其铝制和钢制轴，可承载可达 1,500 kg 的运输载荷。由于其组件，该轴不但灵活，而且能够精确定位和传递大的力。

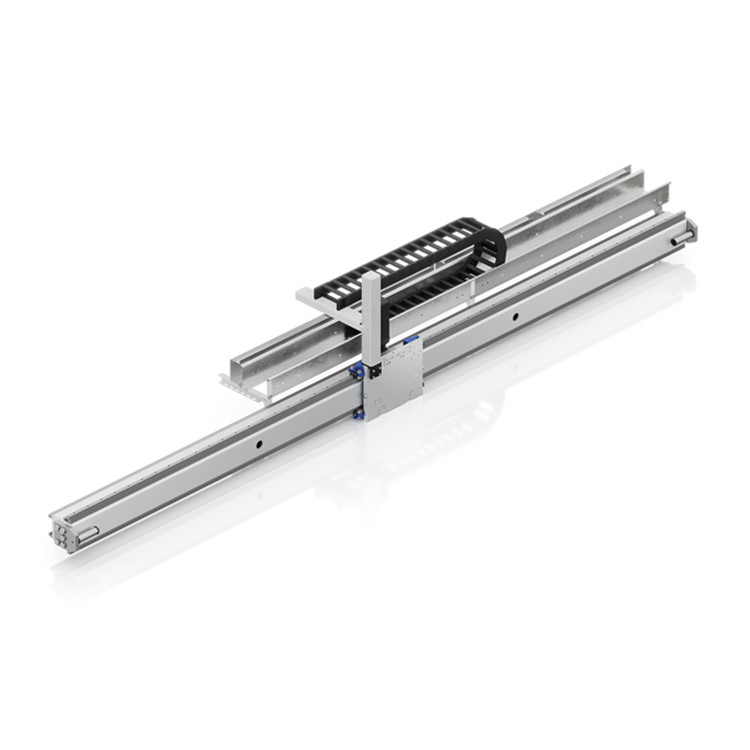

3.2.2 LHA

FIBRO LAEPPLE横轴

LHA 水平轴的总轴长可过 100 m，每个滑架的行程可达 40 m，是设备运输和搬运的理想选择。它可以作为附加轴集成到系统中，适用于添加附加轴，也可以用作机器人的第七轴。它也可以用于凸起。弹性和准确性是该轴的特征。由于采用铝制和钢制车桥，LHA 能够承载可达 1,600 公斤的运输载荷。

3.2.3 LFA

FIBRO LAEPPLE轴

地板轴 LFA是作为机器人的第七轴或用于通过地板移动装置运输设备。它的特点是弹性、准确性。这主要是因为它们每节车厢的行程可达 40 m，总长度可能可达 100 m。借助铝制和钢制轴，它们的运输载荷可达 6,000 kg。LFA 还提供单独的驱动装置和运输小车。

3.2.4 LGR

FIBRO LAEPPLE线性传送门机器人

凭借其两个轴，线性龙门机器人 LGR 非常适合装卸机器和设备以及在不同工位之间搬运组件。铝制和钢制轴系统可运输 1,500 kg 的负载，每个滑架的行程可达 40 m。机器人轴的总长度可达 100 m。

3.2.5 AGR

FIBRO LAEPPLE区域门户机器人

凭借其三个轴，区域龙门机器人 AGR 非常适合覆盖大型工作区域，特别是在内部物流领域和装备大型机器。这主要是因为可能的跨度约为 12 m，行程可达 60 m。轴的运输载荷为 3,000 kg。

3.2.6 AGC

BOOM 传送门机器人

AGC悬臂式龙门机器人适用于在紧凑的安装空间内搬运和运输工件或托盘。AGR 提供可达 40 m 的冲程，约 3 m 的动臂。铝制和钢制轴系统的运输载荷高达 600 kg。

3.3 FIBRO LAEPPLE加工单元

用于处理细胞的成像过程

在工业领域，都需要借助机器人技术绘制自动化流程的个性化的解决方案。FLT 将这些问题映射到处理单元的生产中。这些可以模块化设计，以空间优化的方式配置，并为装配过程提供灵活的解决方案。

复杂的任务可以通过单独的编程以好的方式解决。各种工艺流程通过加工站相互连接。

FLT 处理单元可用作灵活的单元或集成到在线系统中。

包括控制和技术过程

制定解决方案

大量工艺的广泛专业知识

可以集成多种应用

积分申请

铁路应用

测量应用

3.4 FIBRO LAEPPLE机械部件

用于个性化的解决方案机械组件的标准化模块

对于各种行业的自动化，FIBRO LAEPPLE为您提供经过深思熟虑的、可单独配置的模块解决方案。运输和物流以及组装和搬运是重要的应用领域。

FIBRO LAEPPLE的平移、旋转和抓取模块可以作为单独的模块使用，也可以以多种方式组合以形成各种各样的设备和系统——从简单的拾放单元到多轴机器人。这些模块可选择带或不带电气、气动或液压安装。

您在寻找特定的机械部件吗?您将

在FIBRO LAEPPLE的产品数据库中找到正确的模块。

FIBRO LAEPPLE旋转模块

FIBRO LAEPPLE用于气动、液压和电气应用的旋转模块提供高质量。

电气模块通常由伺服电机驱动，这意味着可以在高加速度和高速度下实现好的性能，并具有定位精度。

FIBRO LAEPPLE气动旋转模块提供紧凑的集成阻尼系统，只要几个简单的步骤即可在较短的周期内实现终端位置阻尼。

FIBRO LAEPPLE旋转单元气动

抓手

FIBRO LAEPPLE的标准夹爪平行和角度夹爪，具有产品质量和精度高的特点。

凭借其尺寸，刻度系列涵盖了重量可达 440 kg 的工件运输的广泛范围。

FIBRO LAEPPLE还为您提供带有两个成角度布置的集成夹具模块的旋转双夹具，结合带有旋转馈通的旋转模块，作为更换工具的简单解决方案。

旋转双夹爪

线性模块

FIBRO LAEPPLE为您提供各种紧凑型模块，例如用于装载和卸载机器以及用于装配区和线性轴的短行程模块和平移模块。

它们通过带有终端位置缓冲的气缸以液压和气动方式驱动，或通过伺服电机电动驱动。

这种设计的速度和定位精度。

液压平移单元

机械部件产品数据库

您是否有特殊应用或正在寻找备件?

您可以在FIBRO LAEPPLE的产品数据库中找到适合您应用的模块，也可以搜索产品编号。
